WZPM-201A端面热电阻

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:WZPM-201A端面热电阻
  • 产品型号:WZPM-201
  • 产品展商:圣瑞科
  • 产品文档:无相关文档
简单介绍

WZPM-201A端面热电阻,WZPM-201A端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

产品描述

北京圣瑞科自动化设备有限公司是专业从事温度传感器封装研发和生产,以客户的需求为导向,给客户提供良好的性价比产品,供货能力强,生产周期短,规格齐全。欢迎选购。专业生产WZPM-201端面热电阻
销售热线:15910996196       QQ:348873590      联系人:赵倩

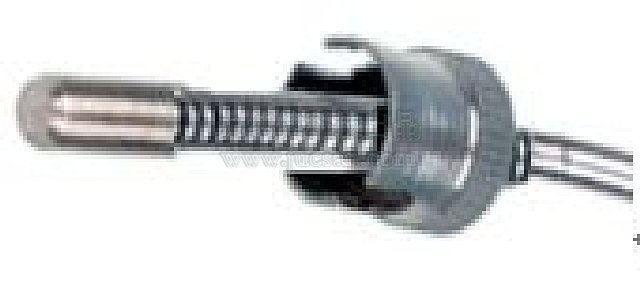

 WZPM-201 端面热电阻实物图

【WZPM-201A端面热电阻简单介绍】

WZPM-201A端面热电阻,端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

【WZPM-201A端面热电阻详细说明】

端面热电阻温度传感器WZPM-201A wZPM-201A螺纹M=M8×0.75

端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

【WZPM-201A端面热电阻技术参数】

铂热电阻:Pt100、Pt500、Pt1000 精度等级: A级±(0.15+0.002|t|)℃

B级±(0.30+0.005|t|)℃

铜热电阻:Cu50 -50~150℃

精度等级: ±(0.30+0.006|t|)℃ 注:|t|为实测温度的绝对值。

公称压力:常压

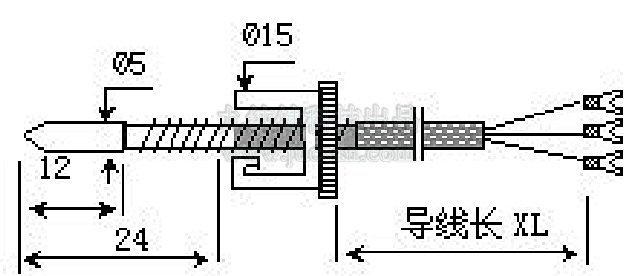

WZPM-201产品外形及结构图如下所示:

产品型号

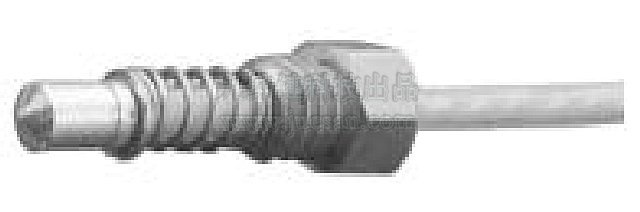

产品外形图

产品外形结构图



WZCM-201A

WZPM-201A



 WZPM-201A端面热电阻

型号

分度号

测量范围

热响应时间

规格

导线长度L(mm)

WZCM-201A

Cu50

-50~150℃

<15S

直径D=7mm 螺纹M=M8×0.75

L=1000 L=3000

L=5000

WZPM-201A

Pt100、Pt500、Pt1000

-150~300℃

<10S

直径D=7mm 螺纹M=M10×1





产品型号

产品外形图

产品外形结构图

WZPM-201B

undefined

undefined



分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000

产品型号

产品外形图

产品外形结构图

WZPM-201C

undefined



undefined



分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000



型号

分度号

测量范围

热响应时间

规格

导线长度L(mm)

WZCM-201A

Cu50

-50~150℃

<15S

直径D=7mm 螺纹M=M8×0.75

L=1000 L=3000

L=5000

WZPM-201A

Pt100、Pt500、Pt1000

-150~300℃

<10S

直径D=7mm 螺纹M=M10×1



 接线端子说明:

接线端子

端面热电阻产品选型  北京圣瑞科-赵倩:15910996196

WZPM-201



铂热电阻

WZCM-201



铜热电阻





A=类型A B=类型B C=类型C

热电阻类型





P口

0=Pt100 1=Pt1000 5=Pt500

传感器规格

T口

0=0~80 1=-50~100 2=-50~150 3=-50~200 9=指定

温度范围(℃)









A=A级 B=B级

传感器精度



C口

1=SUS321 4=SUS304 9=指定

保护管材质



L口

1=1000 3=3000 5=5000 9=指定

引线长度(mm)

X口

2=两线制 3=三线制 4=四线制

引出线

1=聚氯乙烯PVC(-20~ 80℃)分无屏蔽和有屏蔽

2=硅胶橡(-60~150℃)无屏蔽层

3=四氟绕包(-50~250℃)带屏蔽

引线材质



0=无屏蔽层(默认)1=有屏蔽层

是否屏蔽层

0=无 1=镀锡 2=U端子 3=针式端子 9=指定

导线末端要求

Q口

0=无 9=指定

特殊要求

说明:对于用户指定的参数,直接以数字或文字标注出来即可。

选型举例:如选取类型为A的端面热电阻, Pt100 温度0~80℃,A级,材质SUS321导线长度6000mm,三线制聚氯乙烯引线,其它要求无。产品型号:WZPM-201A P0T0A C1L9 X31 (L=6000)

端面热电阻WZCM-201 WZPM-201 M:10*1 L=2000

型号

分度号

测温范围℃

热响应时间



规格

L

D

M

500
1000
1500
2000
25000



WZCM-201

CU50
CU100

-50~150

<15S

Ф6

M8×0.75

WZPM-201

Pt100

-150~300

<10S

Ф8.7

M10×1





WZPM-201端面热电阻产品展示





北京圣瑞科自动化设备有限公司是中国较大的温度仪表生产基地 ,产品有:热电偶、热电阻、高温高压热电偶、耐磨热电偶、铂铑热电偶、 双金属温度计、压力表等, 供货能力强、生产周期短、质量可靠。
销售热线:15910996196    QQ:348873590  联系人:赵经理
