WRNK热电偶

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:WRNK热电偶
  • 产品型号:WRNK-336
  • 产品展商:圣瑞科
  • 产品文档:无相关文档
简单介绍

北京圣瑞科专业销售WRNK热电偶,WRNK热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

产品描述

北京圣瑞科自动化设备有限公司是专业从事温度传感器封装研发和生产,以客户的需求为导向,厂家直销,供货能力强,生产周期短,长期备货,各种规格齐全,欢迎来电咨询。
销售热线:15910996196       QQ:348873590            联系人:赵倩

DSC01861


WRMK、WREK、WRNK、WRMK、WRCK、WREK、WRFK、WRPK-331系列可动卡套螺纹装置防水式铠装工业热电偶作为装配式热电偶的感温组件。它也可以直接测量各种生产过程中从0℃~1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

可动卡套螺纹装置防水式铠装工业热电偶
产品产商:
会员价格:0.00
服务:售前咨询电话:15910996196
产品文档: 无相关文档
如果您对该产品感兴趣的话,可以
可动卡套螺纹装置防水式铠装工业热电偶
一、WRNK热电偶的应用
铠装系列工业热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、WRNK-336热电偶的特点  销售热线:15910996196
热响应时间少,减小动态误差;
可弯曲安装使用;
测量范围大;
机械强度高,耐压性能好;
三、 WRNK-336热电偶的工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
四、WRNK-336热电偶主要技术参数
(一)、产品执行标准
   ,  IEC584
GB/T18404-2001
(二)、测量范围及允差

型号 分度号 允差等级
I II
允差值 测温范围 ℃ 允差值 测温范围 ℃
WRNK K ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~1000 ±0.0075ltl 333~1200
WRMK N ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~1000 ±0.0075ltl 333~1200
WREK E ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~800 ±0.0075ltl 333~900
WRFK J ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~750 ±0.0075ltl 333~750
WRCK T ±0.5℃ -40~+125 ±1.0℃ -40~+133
±0.004ltl 125~350 ±0.0075ltl 133~350
WRPK S ±1.0℃ 0~+1100 ±1.5℃ 0~600
±[0.003(t-1100)] 1100~1600 ±0.0025ltl 600~1600

注:t为被测介质温度
(三)、常温绝缘电阻
      铠装偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ。
即1m长的试样的绝缘电阻为1000MΩ;
10m长的试样的绝缘电阻为100MΩ;
(四)、偶丝直径及材料   销售热线:15910996196

偶丝形式 单支式 双支式
套管直径 Φ2,Φ3,Φ4,Φ5,Φ6,Φ8 Φ3,Φ4,Φ5,Φ6,Φ8
套管材质 E、J、T 1Cr18Ni9Ti 1Cr18Ni9Ti
K、N 1Cr18Ni9Ti  GH3030 1Cr18Ni9Ti  GH3030
S GH3039 GH3039

五、WRNK-336热电偶安装固定形式
undefined

代号和尺寸 铠装偶外径
Φ8,Φ6,Φ5 Φ4,Φ3,Φ2
M M16×1.5 M12×1.5
S 22 19
D Φ60 Φ50
D0 Φ42 Φ36
D1 Φ24 Φ20
S Φ22 Φ19
d0 Φ9 Φ7

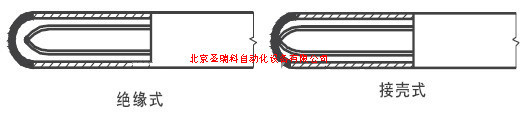

六、WRNK-336热电偶测量端结构形式
undefined

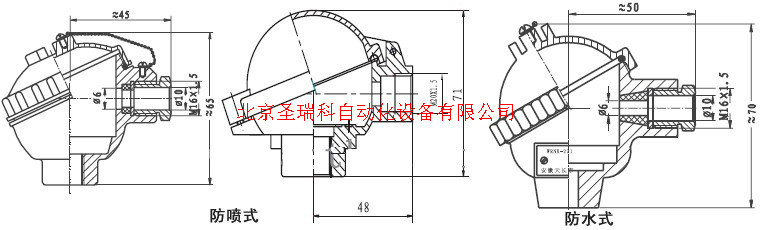

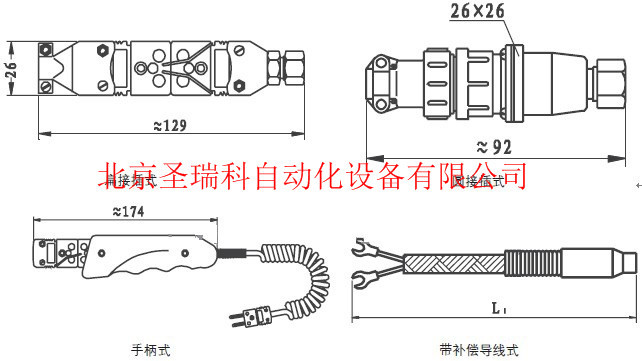

七、 WRNK热电偶接线盒形式  销售热线:15910996196
undefined
undefined

八、WRNK-336热电偶推荐使用温度

产品名称 套管材料 外径(mm) 使用温度(℃)
长期使用 短期使用
镍铬-镍硅 1Cr18Ni9Ti 2.0 600 700
3.0、4.0、5.0、6.0、8.0 800 900
GH3030 2.0、3.0 800 900
4.0、5.0 900 1000
6.0、8.0 1000 1100
镍铬硅-镍硅 1Cr18Ni9Ti 2.0 600 700
3.0、4.0、5.0、6.0、8.0 800 900
GH3030 2.0、3.0 900 1000
4.0、5.0 1000 1100
6.0、8.0 1100 1200
GH3039 2.0、3.0、4.0, 1000 1100
5.0、6.0、8.0 1100 1200
镍铬-铜镍 1Cr18Ni9Ti 2.0 500 600
3.0、4.0、5.0 600 700
6.0、8.0 700 800
铁-铜镍 1Cr18Ni9Ti 2.0 400 500
3.0、4.0、5.0 500 600
6.0、8.0 600 750
铜-铜镍 1Cr18Ni9Ti 2.0、3.0、4.0、5.0 250 300
6.0、8.0 300 350
铂铑10-铂 GH3039 2.0、3.0、4.0 1000 1100
5.0、6.0、8.0 1100 1200

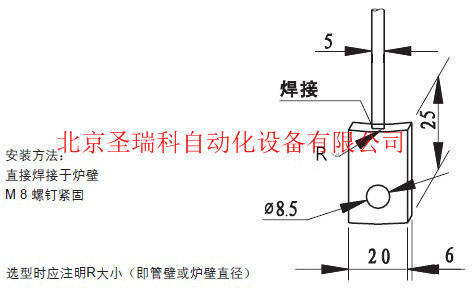

九、 WRNK热电偶附加装置形式
undefined
十、 WRNK热电偶型号命名方式  销售热线:15910996196

型          号 说   明
W
温度仪表
  R
热电偶
  P 感温元件材料 铂铑10-铂
M 镍铬硅-镍硅
N 镍铬-镍硅
E 镍铬-铜镍
C 铜-铜镍
F 铁-铜镍

K 偶丝形式 铠装式
  偶丝对数 单支
2 双支
  1 安装固定形式 无固定装置
2 固定卡套螺纹
3 活动卡套螺纹
4 固定卡套法兰
5 活动卡套法兰
  2 接线盒形式 防喷式
3 防水式
6 圆接插式
7 扁搪插式
8 手柄式
9 补偿导线式
  1 工作端形式 绝缘式
2 接壳式
  M 附加装置形式 接触块式
G 包箍式

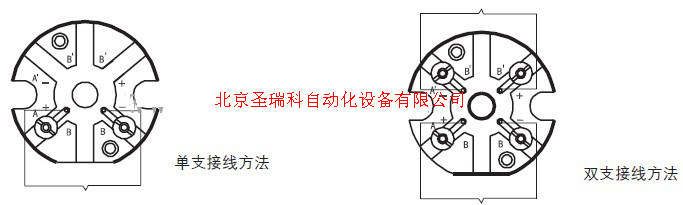

十一、WRNK热电偶接线方式
undefined
十二、WRNK热电偶的应用   销售热线:15910996196
      WRMK、WREK、WRNK、WRMK、WRCK、WREK、WRFK、WRPK-331系列防水式可动卡套螺纹装置式铠装工业热电偶作为装配式热电偶的感温组件。它也可以直接测量各种生产过程中从0℃~1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
十三、WRNK热电偶型号参数

型号 分度号 测温范围℃ 保护管材质
WRPK-336 S 0~1300 GH3039
WRMK-336 N 0~1100 GH3030
0~800 1Cr18Ni9Ti
WRNK-336 K 0~1100 GH3030
0~800 1Cr18Ni9Ti
WREK-336 E 0~600 1Cr18Ni9Ti
WRCK-336 T 0~350
WRFK-336 J 0~500

      1)、型号321防护等级IP65,其他参数同331;
      2)、热电偶I级按协议订货
      3)、未注明测温范围及保护管材质,保护管材质一律视为1Cr18Ni9

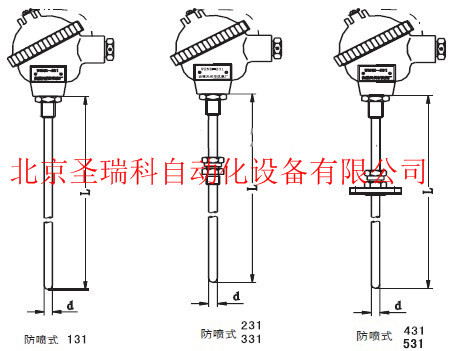

十四、可动卡套螺纹装置防水式铠装工业热电偶产吕结构
undefined

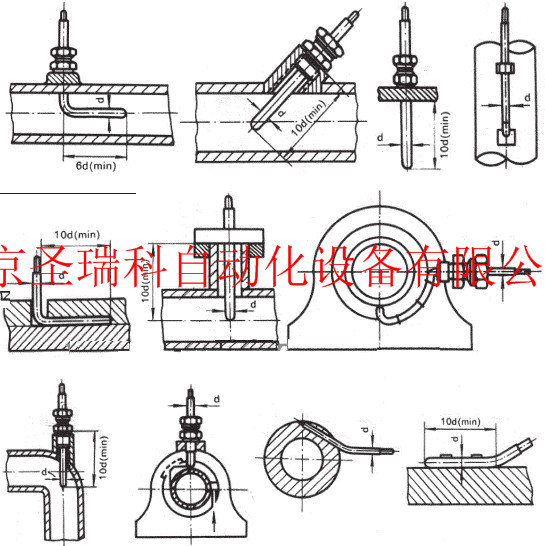

十五、可动卡套螺纹装置防水式铠装工业热电偶安装形式   销售热线:15910996196
undefined
