Y-100A半钢压力表

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:Y-100A半钢压力表
  • 产品型号:Y-100A
  • 产品展商:圣瑞科
  • 产品文档:无相关文档
简单介绍

北京圣瑞科专业生产各种压力表 ,Y-100A半钢压力表厂家直销,Y-100A半钢压力表广泛适用于石油、冶金、核电、轻工、医药、食品及通讯领域中(技术装备)的测压系统测量无腐蚀性的液体介质的压力。

产品描述

北京圣瑞科专业生产各种不锈钢压力表Y-100A半钢压力表厂家直销,规格齐全,欢迎来图来样定做!


销售热线:15910996196       QQ:348873590     联系人:赵经理


本仪表广泛适用于石油、冶金、核电、轻工、医药、食品及通讯领域中(技术装备)的测压系统测量无腐蚀性的液体介质的压力。

Y-100A半钢压力表主要特点   赵倩:15910996196
◆外观精致,防护力强
仪表外壳(表盖与表壳)系采用特种奥氏体不锈耐酸钢制成,两者以滚边式或卡口式(限Y-100A、Y-150A系列)结构予以密封连接;接头与表壳之间以特有的结构形式并配以优质密封圈进行可靠密封。
◆性能稳定,持久耐用
测压元件以先进的技术装备制成,并经过特殊的工艺处理,使之具有高的强度和弹性,以及优越的抗疲劳性能。
◆适应性强,安全性高
外壳上的观察窗选用高强度的工程塑料制成,能适应较恶劣的使用环境(如温差大、湿度高、工作振动较剧烈等),甚至因一时使用不当(介质温度偏高或产生瞬时的过压现象),也不致于导致潜在的危险。
◆型式多样,规格齐全
本仪表可供的品种和压力规格较齐全(参见技术参数栏);压力计量单位除了以“MPa”为主外,也可制成“psi、kgf/cm²”或“bar”等其它单位或主、付两种单位(一般以外销为主);接头螺纹尺寸有公、英、美制等若干种,任由用户抉择。
◆结构可靠,质优价廉
本仪表在结构设计上独具一格,表里并茂。在品质上由ISO9001体系予以控制和保证,但价格仅相当于普通的抗振压力表。

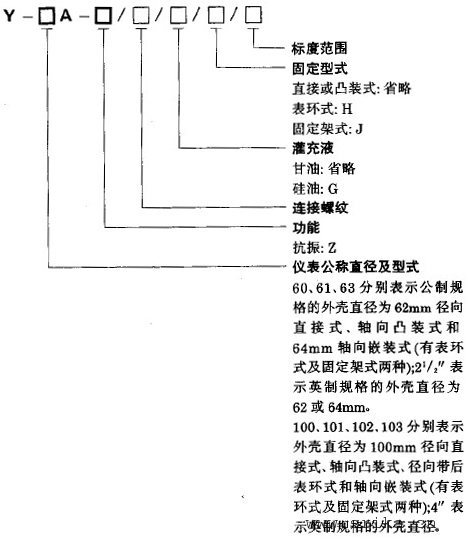

Y-100A半钢压力表型号表示    赵倩:15910996196

Y-100A半钢压力表主要技术指标   赵倩:15910996196
◆仪表标度范围、精确度及接头螺纹尺寸
型号 标度范围MPa(Hg~PSi) 精确度±%F.S 接头螺纹尺寸
 *Y-60A 0~0.1至40系列
-0.1~0至2.4系列
2.5 M14×1.5
G1/4″
ZG1/4″(PT)
Z1/4″(NPT)
 Y-61A
 Y-63A
*Y-60A-Z 0~0.4至40系列
-0.1~0.3至2.4系列
2.5(3.5)
Y-61A-Z
Y-63A-Z
*Y-21/2″A1 0~15至6000系列
-30″~0至300系列
2(3) G1/4″
ZG1/4″(PT)
Z1/4″(NPT)
Y-21/2″A2-Z
*Y-21/2″A1-Z 0~60至6000系列
-30″~60至300系列
*Y-21/2″A2-Z
Y-100A 0~0.1至60系列
-0.1~0至2.4系列
1.6 M20×1.5
G3/8″、1/2″
ZG3/8″、1/2″(PT)
Z3/8″、1/2″(NPT)
Y-101A
Y-102A
Y-103A
Y-100A-Z 0~0.4至60系列
-0.1~0.3至2.4系列
1.6(2.5)
Y-101A-Z
Y-102A-Z
Y-103A-Z
Y-4″A1(A2) 0~15至6000系列
-30″~0至300系列
1(2) G3/8″、1/2″
ZG3/8″、1/2″(PT)
Z3/8″、1/2″(NPT)
Y-4″A1(A2)-Z 0~60至6000系列
-30″~60至300系列
注:未带*号的型号均已获得实用新型专利。


注:1.括号内的精确度分别表示在正常工作量程以外的区域,即公制规格为<10%及>90%F.S;英制规格为<25%及>75%F.S
2.标度范围为0-40MPa(Y-60A系列)及0-60MPa(Y-100A系列)或0-6000psi(Y-2½″)暂不生产
3.本公司且生产标度范围为±10psi(度盘为黑底白字,精确度为±4%F.S)的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。
◆使用环境温度:普通型为-40~70℃
                       抗振型为5~55℃(外壳内充甘油)及-25~+55℃(外壳内充硅油)
◆抗工作环境振动:普通型为V.H.3
                  抗振型为V.H.4
◆外壳防护等级:IP65
◆仪表技术性能:普通型按GB1226-86
                      抗振型按JB/T6804-93(其中外销产品参照ANSI B40.1或ANSI B40.1M)

Y-100A半钢压力表外形尺寸图    赵倩:15910996196



Y-100A半钢压力表结构与原理   赵倩:15910996196
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(包括指针与度盘)和外壳(包括表壳、表盖、密封垫圈、表玻璃)等所组成。外壳为气密型结构,能有效地保护内部机构免受环境影响和污秽侵入。对于抗振型仪表,尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细,故具有较好的稳定性和较高的耐用性。
仪表的工作原理与一般压力表和抗振压力表相同。

主要零件材质
接头:铜合金HPb59-1
弹簧管:磷铜QSn4-0.3
外壳:0Cr18Ni9(304)



Y-100A半钢压力表实拍大图:  赵倩:15910996196
