WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻
  • 产品型号:WZP-230
  • 产品展商:圣瑞科
  • 产品文档:无相关文档
简单介绍

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面测温。

产品描述

北京圣瑞科自动化设备有限公司,专业生产WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻,厂家直销,生产周期短,供货能力强,产品出口海外,质量有保证!欢迎来电咨询!
销售专线:15910996196     QQ:348873590      联系人:赵倩

WZP、WZP2、WZC-220、220G、221、221G、230、230G、231、231G系列固定螺纹式工业热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200~500°C范围内液体、蒸汽和气体介质以及固体表面温度。

一、WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻的应用  赵倩:15910996196
      WZP、WZP2、WZC-220、220G、221、221G、230、230G、231、231G系列固定螺纹式工业热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面测温。
二、WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻的工作原理
      WZP、WZP2、WZC-220、220G、221、221G、230、230G、231、231G系列固定螺纹式工业热电阻是利用物质在温度变化时,其电阻随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。
三、WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻的特点
      1、压簧式感温元件,抗振性能好;
      2、毋须补偿导线,节省费用;
      3、测量精度高;
      4、机械强度高,耐压性能好;
      5、进口薄膜电阻元件,性能可靠稳定。
四、WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻主要技术参数  赵倩:15910996196
(一)、产品执行标准
      IEC751
      JB/T8622-1997
      JB/T8623-1997
(二)、常温绝缘电阻
      热电阻在环境温度为15~35℃,相对湿度不80%,试验电压为10~100v(直流)电极与外套管之间的绝缘电阻≥100MΩ。(三)、测温范围及允差
型号 分度号 测温范围 ℃ 精度等级 允许偏差℃
WZP Pt100 -200~+500 A级 ±(0.15+0.002ltl)
B级 ±(0.30+0.005ltl)
WZC Cu50
Cu100
-50~+100 --- ±(0.30+0.006ltl)
      注:t为感温元件实测温度优良值
五、装配式系列工业热电阻型号命名方法    赵倩:15910996196
型          号 说   明
W   温度仪表
  Z   热电阻
  P 感温材料
C
  偶丝对数 单支
2 双支
  1 安装固定形式 无固定装置
2 固定螺纹
3 活动法兰
4 固定法兰
5 活络管接着式
6 固定螺纹锥形式
7 直形管接头式
  2 接线盒形式 防喷式
3 防水式
  0 保护管直径 ∮16mm
1 ∮12mm
  G 附加形式 变截面
B 带温度变送器
六、固定螺纹式工业热电阻型号及参数
型号 分度号 测温范围 ℃ 热响应时间 规 格
d L
WZP-220
WZP2-220
Pt100 -200~500 <90s φ16 300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
WZP-220G
WZP2-220G
<24s
WZP-221
WZP2-221
<90s φ12
WZP- 221G
WZP2-221G
<24s
WZP- 230
WZP2-230
<90s φ16
WZP- 230G
WZP2-230G
<24s
WZP- 231
WZP2-231
<90s φ12
WZP- 231G
WZP2-231G
<24s
WZC-220 Cu50
Cu100
-50~100 <120s φ16
WZC-220G <40s
WZC-230 <120s
WZC-230G <40s
WZC-221 <120s φ12
WZC-221G <40s
WZC-231 <120s
WZC-231G <40s
      1)、型号220、221为防喷式,防护等级 IP65;型号230、231为防水式,防护等级 IP55
      2)、保护管材质为1Cr18Ni9TI,其余材质根据协议订货
      3)、公称压力≤10MPa

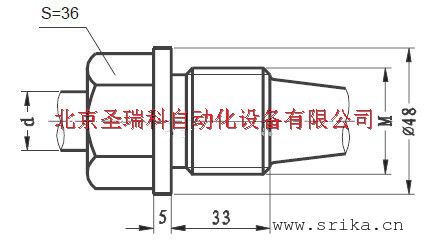

七、WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻螺纹规格及结构   赵倩:15910996196
型号示例 螺纹规格 d
代号 M
WZP-220   M27×2 Φ16
WZP-220A A G3/4
WZP-220C C NPT3/4
WZP-221G   M27×2 Φ12
WZP-221GA A G3/4
WZP-221GC C NPT3/4


八、固定螺纹式工业热电阻产品结构图

WZP-230邯郸热电阻厂家/PT100螺纹安装热电阻产品展示 赵倩:15910996196
